Режущий планшетный плоттер Graphtec FCX4000-60ES
Планшетный режущий плоттер FCX4000-60ES от компании Graphtec (Япония) c рабочей зоной резки 976 x 660 мм и электростатическим прижимом материала к столу. Компания Graphtec выпустила новую серию планшетных режущих плоттеров Graphtec FCX4000-60ES, которая заменила серию Graphtec FC4510-60. Устройства обладают множеством технических усовершенствований, ранее реализованных в серии FCX2000.
Серия FCX4000-60ES идеально подойдет для макетирования и мелкосерийного производства из твердых материалов без использования вырубки. Имеет пониженный расход материала и времени обработки со специализированным программным обеспечением Graphtec для точной резки.
Планшетный режущий плоттер FCX4000-60ES предназначен для высокоточной сквозной резки различных материалов, которые невозможно прорезать на рулонных режущих плоттерах из-за проскальзывания материала. Модель FCX4000-60ES обеспечивает высокую производительность и скорость резки до 750 мм/с. Добавление операций в автономном режиме (USB) позволяет пользователям, обладающим любым уровнем навыков, легко обрабатывать материалы.
![]() |
Модель 60ES поддерживает 4 листа формата A3 +. Она более подходит для использования пост-обработки "Распечатать по запросу". |
![]() |
Электростатический метод удержания материала, электрическое поле генерируются электродами, расположенными внутри панели. Этот метод подходит для резки легких материалов. |
![]() |
Оффлайн операции с использованием USB флеш накопителя. Данные создаются из дизайна с помощью Cutting Master 4 или Graphtec Pro Studio, затем данные сохраняются на флэш-памяти USB. Файл данных макета может быть выбран из меню USB через меню на плоттере, после чего выполняется резка. Этот упрощенный рабочий процесс позволяет пользователям работать без компьютера.
|
![]() |
Управление данными с помощью штрих-кода с USB флеш-накопителем. В режиме печати и резки данные автоматически выбираются из флэш-памяти USB, сканируя штрих-код, напечатанный на носителе, затем выполняется контурная резка. Это предотвращает использование неправильных данных и повышает эффективность работы. |
![]() |
Улучшенный ARMS (Автоматическая система поиска меток позиционирования) для повышения эффективности P&C приложений. Позволяет повысить производительность резки наклеек и прототипов:
- Точная резка даже при искажении отпечатанного изображения
- Поддержка стандартных меток обрезки - не требует специальных меток для резки
- Резка и биговка с обратной стороны при помощи ARMS
- Функция копирования ARMS
- Автоматическая настройка чувствительности оптического датчика
- Расширенная область резки
|
Лупа для режущего ножа ![]() |
Инструменты, которые подходят для множества приложений.
Лупа - стандартный аксессуар, позволяющий с легкостью регулировать длину лезвия ножа при использовании с держателями PHP33 и PHP35
|
Инструмент для биговки ![]() |
Биговщик PM-CT-002 - новый инструмент. Он позволяет уменьшить шелушение и растрескивания печатной поверхности в процессе биговки
|
Главные особенности FCX4000-60ES
- Установлена новая панель управления плоттером.
- Добавлен сетевой интерфейс Ethernet для подключения режущего плоттера к компьютеру по сети.
- Добавлена возможность резки файлов через USB флешку, подключенную прямо к плоттеру.
- Обновлен алгоритм ARMS 6.0 считывания оптических меток для контурной резки по меткам.
- Режущий плоттер поддерживает режим копирования с ARMS (клавиша COPY на панели управления) при резке этикеток по оптическим меткам при выполнении повторяющихся или тиражных заданий на контурную резку.
- Добавлена возможность считывать штрих-код на материале для управления резкой файлов через USB флэшку.
- Установлена электростатическая панель для крепления материала к столу.
- Держатель двух инструментов на каретке режущего плоттера позволяет производить две операции за один проход, например биговать и резать.
- Добавлен новый инструмент PM-CT-002, который выполняет новую функцию изогнутой биговки. Биговка теперь возможна не только по прямой, но и по кривой линии.
- Плоттер способен производить сквозную резку и биговку различных материалов за один проход.

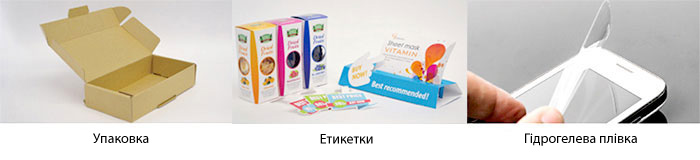

Сферы применения FCX4000-60ES
Планшетные плоттеры Graphtec FCX4000 работают с широким спектром приложений, используемых в макетировании и мелкосерийном производстве упаковочных и промышленных материалов. Точность резки обеспечивается за счёт повышенной жесткости подвижного механизма, что уменьшает отклонение в условиях сильного давления на нож.
- Контурная резка этикеток, наклеек, стикеров и деколей отпечатанных на самоклеющейся бумаге или пленке офсетным, шелкотрафаретным, струйным или лазерным способом.
- Резка разных материалов: магнитный винил, картон, бумага, светоотражающая пленка, термотрансферные пленки, микрогофрокартон, пенокартон и др.
- Изготовление POS-материалов: рекламные воблеры, шелфтокеры, хенгеры и т.д.
- Изготовление упаковки, папок, пазлов (puzzle), поздравительных открыток, приглашений и др.
- Изготовление образцов упаковки.
- Изготовление шаблонов или CAD моделей выкроек обуви.
- Рисование и вырезка лекал.
- Резка самоклеющихся пленок для изготовления наружной и внутренней рекламы.
- Резка пленок для электронной промышленности.
- Резка защитных, поляризационных и конденсаторных ПЭТ пленок для плоских дисплеев.
- Резка гибких печатных плат и мембранных клавиатур.
- Тестирование сенсорных панелей различных устройств и многое другое.

Гарантия на плоттер 24 месяца со дня продажи.
Планшетный режущий плоттер FCX4000-60ES от компании Graphtec (Япония) c рабочей зоной резки 976 x 660 мм и электростатическим прижимом материала к столу. Компания Graphtec выпустила новую серию планшетных режущих плоттеров Graphtec FCX4000-60ES, которая заменила серию Graphtec FC4510-60. Устройства обладают множеством технических усовершенствований, ранее реализованных в серии FCX2000.
Серия FCX4000-60ES идеально подойдет для макетирования и мелкосерийного производства из твердых материалов без использования вырубки. Имеет пониженный расход материала и времени обработки со специализированным программным обеспечением Graphtec для точной резки.
Планшетный режущий плоттер FCX4000-60ES предназначен для высокоточной сквозной резки различных материалов, которые невозможно прорезать на рулонных режущих плоттерах из-за проскальзывания материала. Модель FCX4000-60ES обеспечивает высокую производительность и скорость резки до 750 мм/с. Добавление операций в автономном режиме (USB) позволяет пользователям, обладающим любым уровнем навыков, легко обрабатывать материалы.
![]() |
Модель 60ES поддерживает 4 листа формата A3 +. Она более подходит для использования пост-обработки "Распечатать по запросу". |
![]() |
Электростатический метод удержания материала, электрическое поле генерируются электродами, расположенными внутри панели. Этот метод подходит для резки легких материалов. |
![]() |
Оффлайн операции с использованием USB флеш накопителя. Данные создаются из дизайна с помощью Cutting Master 4 или Graphtec Pro Studio, затем данные сохраняются на флэш-памяти USB. Файл данных макета может быть выбран из меню USB через меню на плоттере, после чего выполняется резка. Этот упрощенный рабочий процесс позволяет пользователям работать без компьютера.
|
![]() |
Управление данными с помощью штрих-кода с USB флеш-накопителем. В режиме печати и резки данные автоматически выбираются из флэш-памяти USB, сканируя штрих-код, напечатанный на носителе, затем выполняется контурная резка. Это предотвращает использование неправильных данных и повышает эффективность работы. |
![]() |
Улучшенный ARMS (Автоматическая система поиска меток позиционирования) для повышения эффективности P&C приложений. Позволяет повысить производительность резки наклеек и прототипов:
- Точная резка даже при искажении отпечатанного изображения
- Поддержка стандартных меток обрезки - не требует специальных меток для резки
- Резка и биговка с обратной стороны при помощи ARMS
- Функция копирования ARMS
- Автоматическая настройка чувствительности оптического датчика
- Расширенная область резки
|
Лупа для режущего ножа ![]() |
Инструменты, которые подходят для множества приложений.
Лупа - стандартный аксессуар, позволяющий с легкостью регулировать длину лезвия ножа при использовании с держателями PHP33 и PHP35
|
Инструмент для биговки ![]() |
Биговщик PM-CT-002 - новый инструмент. Он позволяет уменьшить шелушение и растрескивания печатной поверхности в процессе биговки
|
Главные особенности FCX4000-60ES
- Установлена новая панель управления плоттером.
- Добавлен сетевой интерфейс Ethernet для подключения режущего плоттера к компьютеру по сети.
- Добавлена возможность резки файлов через USB флешку, подключенную прямо к плоттеру.
- Обновлен алгоритм ARMS 6.0 считывания оптических меток для контурной резки по меткам.
- Режущий плоттер поддерживает режим копирования с ARMS (клавиша COPY на панели управления) при резке этикеток по оптическим меткам при выполнении повторяющихся или тиражных заданий на контурную резку.
- Добавлена возможность считывать штрих-код на материале для управления резкой файлов через USB флэшку.
- Установлена электростатическая панель для крепления материала к столу.
- Держатель двух инструментов на каретке режущего плоттера позволяет производить две операции за один проход, например биговать и резать.
- Добавлен новый инструмент PM-CT-002, который выполняет новую функцию изогнутой биговки. Биговка теперь возможна не только по прямой, но и по кривой линии.
- Плоттер способен производить сквозную резку и биговку различных материалов за один проход.
Сферы применения FCX4000-60ES
Планшетные плоттеры Graphtec FCX4000 работают с широким спектром приложений, используемых в макетировании и мелкосерийном производстве упаковочных и промышленных материалов. Точность резки обеспечивается за счёт повышенной жесткости подвижного механизма, что уменьшает отклонение в условиях сильного давления на нож.
- Контурная резка этикеток, наклеек, стикеров и деколей отпечатанных на самоклеющейся бумаге или пленке офсетным, шелкотрафаретным, струйным или лазерным способом.
- Резка разных материалов: магнитный винил, картон, бумага, светоотражающая пленка, термотрансферные пленки, микрогофрокартон, пенокартон и др.
- Изготовление POS-материалов: рекламные воблеры, шелфтокеры, хенгеры и т.д.
- Изготовление упаковки, папок, пазлов (puzzle), поздравительных открыток, приглашений и др.
- Изготовление образцов упаковки.
- Изготовление шаблонов или CAD моделей выкроек обуви.
- Рисование и вырезка лекал.
- Резка самоклеющихся пленок для изготовления наружной и внутренней рекламы.
- Резка пленок для электронной промышленности.
- Резка защитных, поляризационных и конденсаторных ПЭТ пленок для плоских дисплеев.
- Резка гибких печатных плат и мембранных клавиатур.
- Тестирование сенсорных панелей различных устройств и многое другое.

Гарантия на плоттер 24 месяца со дня продажи.
Модель | FCX4000-60ES |
Конструкция | Планшетный режущий плоттер, цифровой сервопривод |
Способ крепления материала | Электростатический |
Область резки | 976 × 660 мм |
Макс.ширина материала (по Y-оси) |
708 мм |
Рулонный материал | N/A |
Макс.скорость резки | 750 мм/с |
Давление на нож |
Инструмент 1:Макс. 5.88 N (600 гр) Инструмент 2:Макс. 5.88 N (600 гр) |
Устанавливаемое давление на нож |
Инструмент 1: в 48 шагов Инструмент 2: в 48 шагов |
Мин.размер символов | Приблиз. 10 мм в кв. (в зависимости от шрифта и типа материала) |
Программное разрешение | GP-GL mode: 0.1/0.05/0.025/0.01 мм, HP-GL™ : 0.025 мм |
Линейная точность | Макс.0.2% или 0.1мм |
Перпендикулярность | Макс. 0.4 мм / 610 мм |
Повторяемость | Макс. 0.1 мм (без учета уменьшения материала, в режиме графики/резки) (*1) |
Стандартный интерфейс | USB 2.0 / RS-232C / Ethernet(10BASE-T/100BASE-TX) |
Буферная память | 2 МБ |
Командные режимы | GP-GL and HP-GL™ эмуляция (устанавливается в меню или выбирается автоматически) |
Количество инструментов | 2 инструмента |
Тип инструментов | Нож (легированная сталь), Перья (водные капиллярные), биговщик |
Другие функции | ARMS, резка/биговка на обратной стороне, функция копирования ARMS, резка/биговка в несколько подходов,USB оффлайн, штрих-код |
Параметры сети | 100 до 240 V AC, 50/60 Hz (Автопереключение) |
Энергопотребление | Макс. 120 VA |
Рабочие условия | Температура: от +10 до +35 °C, Влажность: от 35% до 75% RH (без конденсата) |
Условия гарантирован.точности | Температура: от +16 до +32 °C, Влажность: от 35% до 70% RH (без конденсата) |
Габариты [Ш x Д x В] (Приблиз.) |
1405 x 1069 x 204 мм (1405 x 1097 x 895 мм со стендом) |
Вес (Приблиз.) | 38 кг (со стендом : 55 кг) |
Совместимые ОС (*2) | Windows 10/8.1/8/7,Mac OS X 10.7 to 10.11 / macOS 10.12 (Sierra) to 10.13 (High Sierra) (Graphtec Studio : 10.6-10.13, Cutting Master 4 10.7-10.13) |
Поддерживаемое ПО (*3) |
Стандартное: Graphtec Pro Studio(Win), Graphtec Studio(Mac), Cutting Master4(Win/Mac) Опция: Graphtec Pro Studio Plus (Win) |
Гарантия | 24 месяца |
(*1) При работе с материалами в условиях сертифицированных Graphtec.
(*2) Graphtec не поддерживает ПО/драйвера, используемые в операционных системах, которые устарели и больше не поддерживаются разработчиками ОС.
(*3) Программное обеспечение можно скачать с официального сайта Graphtec.
- Держатель ножа PHP33-CB15N-HS (красный колпачок) для режущих ножей с толщиной 1,5 мм.
- Режущий нож толщиной 1,5 мм (CB15U) - 1 шт.
- Биговальные ножи - опция.
- Держатель ручки-фломастера PHP31-FIBER.
- Рисующий карандаш-фломастер KF700-BK (Black).
- Лупа для контроля вылета ножа PM-CT-001.
- Пластиковая самоклеющаяся подложка: PM-CR-002 - 1 лист.
- Драйверы для Windows (10, 8, 7 ) и Macintosh.
- Программное обеспечение: плагин Cutting Master 4 (CM4) для отправки заданий на резку с CorelDraw и Illustrator. Программное обеспечение для создания дизайна и отправки заданий на резку на режущий плоттер Graphtec Pro Studio (Windows) и Graphtec Studio (for Mac).
- Сетевой шнур питания и USB кабель 2,9 м.
- Стенд для плоттера: опция
- Руководство пользователя
